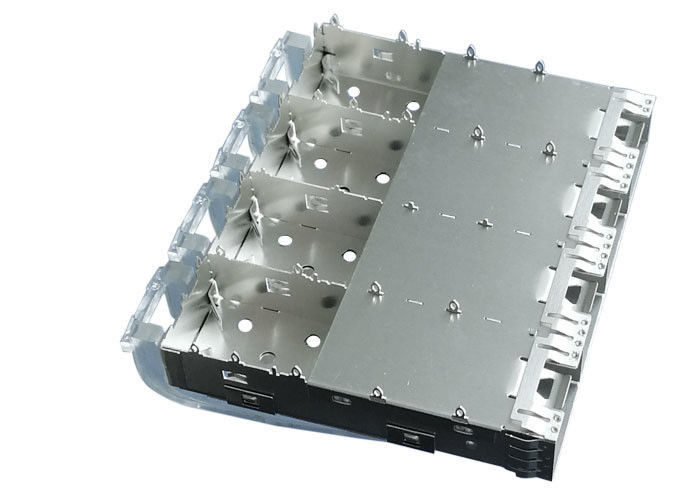

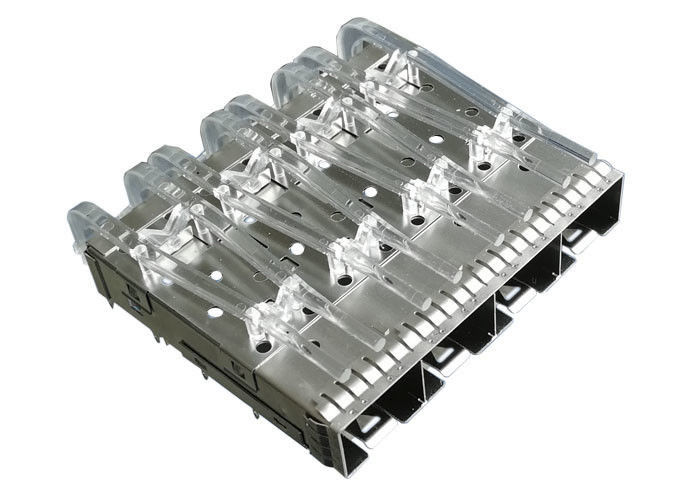

Stailness鋼鉄クリップSFPおりのコネクター4の港のインジケータ・パイプEMIタブのばね

インジケータ・パイプEMIタブのばねSFPのおりのコネクター4の港のStailnessの鋼鉄クリップ

私達の市場で利用できる最も堅い機械設計の形式要素のプラグイン可能な(SFP)の小さいトランシーバーのためのおりを提供しています。おりは出版物適合の適用のために大量の製造業の努力を減らすために設計されています。外的に曲がった斜面の接触のばねおよびワンピースの構造はEMIの性能を高めます。

SFPの設計はまたXFP、X2、EXNPAKより密集しています、要しましたより低いです、より高い伝達速度およびより長い伝送距離を必要とするネットワーキングおよびテレコミュニケーション分野でますます普及するようになっています;

1. SFPのおり（47014-01N011）の構造:

• 1 x 4連動SFPのおり
• おりの長さとSFP:56.7 mm
• おりの幅とSFP:57.45 mm
• おりの高さとSFP:14.1 mm
• 出版物適合PINの長さとSFP:2.05 mm
• 熱放散の穴が付いているStampledそして形作られた金属のおり、;
• インジケータ・パイプによって、ユーザーにリンク状態を知らせて下さい
• 脱熱器なしで、要求に応じてカスタマイズすることができます
• 出版物適合の台紙のタイプは、要求に応じてカスタマイズすることができます
• おり材料:銅合金
• クリップ:Stailnessの鋼鉄
• EMIタブのばねによって、保護する斜面によりよいEMIを提供して下さい
• インジケータ・パイプ材料:明確なポリカーボネート色

2. 指定

3. SFPのおりの利点:

• テープおよび巻き枠で包まれるMTの設計
• PCBに容易な一突きおよび場所を保障します

• 出版物適合、はんだポストおよびPCI （1°）版で利用できる単一の港のおり;出版物適合版で利用できる連動のおり
• さまざまな板厚さおよび組立工程の使用を可能にします

• 出版物適合の尾は単一および連動のおりのための腹に腹塗布を収容します
• PCBの不動産の最もよい使用を保障します

• SMTの発光ダイオード（LED'S）との使用のための統合されたインジケータ・パイプ
• ユーザーにポート ステータスおよび活動のフィードバックを提供します

• 挿入された場合モジュールによって方向づけられる「腹に腹」
• 港からのモジュールの取り外しの容易さ

• 独特な親指の掛け金
• 直観的な圧搾を引き掛け金を降ろすメカニズム提供し、

• 15または30µ」金張りで利用できる
• 費用および性能の好みを収容します

• 連動のおりに360°エラストマー ガスケット、ばね指および多数地面ピン位置があります
• provides斜面に保護するEMIを進めました

• エラストマーまたは金属のガスケット
• 優秀なEMIの保護のための2つの選択

• PCBへの出版物適合の終了
• はんだ付けし、応用費用を下げ、そしてはんだ関連の問題を避けるEliminates

• ホットプラグ対応のトランシーバー
• 挿入をシステムの下で動力を与えないでプラグの取り外し可能許可すれば

• ダイカストで形造られたbackshellsを亜鉛でメッキして下さい
• 360°電子磁気干渉の(EMI)の保護を提供して下さい

4. 特徴

• 単一または複数の港（パネルの台紙）のおりと利用できる

• SFPのコネクターおよびおりが付いている便利なキット

• 板穴を催す改善された出版物適合の保持および接触のための3Dフィートの設計

• ワンピース、ステンレス鋼の構造

• 折目のばね指での低い放出設計–渡るべき放射のための開始無し

• 高められたトランシーバーの蹴りのばね

• 簡単で、速い取付け/取り外し

• おりが取除かれるとき損なわれない板穴を催して下さい

• SFP、SFP+、XFP、またはZENPAKのトランシーバーを持つ仲間

• 利用できるコネクターおよびおり

• おりの出版物適合またはによ穴のはんだの鉛

• それぞれまたはキット（SFPKシリーズ）として利用できる

• すべてのSFPの熱伝達の窓は表面をおりに入れます

• サポートMSA迎合的なホスト板レイアウトおよびトランシーバーの設計

5.おりの塗布とSFP:

• データ/コミュニケーション
• 上限サーバー
• ネットワーキング
• 繊維チャネルおよびギガビットのイーサネット
• ネットワーク機器
• ルーター/スイッチ
• サーバー
• 貯蔵
• テレコミュニケーション
• スイッチ
• テレコミュニケーション ハードウェア

これはこのプロダクトのための適用の限定的なリストではないです。それは共通の使用の一部を表します。

6. 利点:

• 応答、専門R & Dエンジニア、肯定的なサービス チームは絶食しましたり、すべてのプロセス有効および整然とした保障します;
• 変化のコネクターの経験20年の
• 1500人の従業員
• 58人のR & Dエンジニア。
• 工場22000平方メートルの
• 20kk港/月容量
• 私達はCostomサービスを支えます;
• 私達のプロダクトはRoHS、範囲およびULの証明と迎合的です
• 華為技術、ZTE、FOXCONN、XIAOMI、TCLとのLong-term Corporation等
• 20KK Prots/月容量
• ISO9001、ISO14001、QC080000、OHSAS18001およびIECCの国際的な管理システムの証明
• 私達に私達の自身のハードウェア型およびプラスチック型があります
• 3台のLS-WEDM機械を持っています
• 12台のWEDM機械および8台のCNC機械を持っています
• 20の粉砕機および12台の電気排出機械を持っています
• 30の切手自動販売機を持っています
• 55台のプラスチック注入機械を持っています
• 自動アセンブリ研修会を持っています
