起源の場所:
中国
証明:
ISO9001 SGS-ROHS2.0

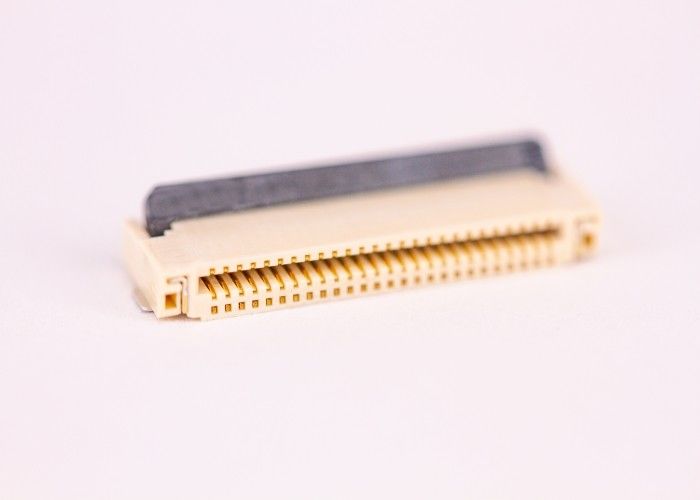

0.5MMピッチのプラスチック高さ1.8MMの6-70PIN前部開いた前部ロックのタイプ両面の接触FPC/FFCのコネクター
| 接触の数 | 45 |
| 接触材料 | 蛍光体青銅 |
| ピッチ | 0.5mm |
| 土台のタイプ | 表面の台紙 |
| 性 | 女性 |
| 終了のタイプ | ZIFの上の接触 |
| ボディ オリエンテーション | 直角 |
| 現在の評価 | 500mA |
| 電圧評価 | 50ボルトAC |
| シリーズ | FH12 |
| 列番号 | 1 |
| 接触めっき | 金 |
| ハウジング材料 | PPS·ポリアミド |
| 最高使用可能温度 | +85°C |
| 終了方法 | はんだ |
| 最低の実用温度 | -40°C |
製品の説明
| 評価される電圧 | 50V （AC/DC） |
| 評価される流れ | 0.5A/PIN |
| ケーブルの保持 | >0.3N/PIN |
| 接触のインピーダンス | 最高100mΩ |
| 絶縁抵抗 | 50MΩ分 |
| ケーブルの厚さ | 0.2mm+/-0.02mm |
| 溶接方法 | SMTの自動パッチ |
| パッキング | SMTパッチ テープ包装のために適した |
| パッキング量 | 3000PCS/volume |
物質的な構成:
構造の設計メカニズム:
1) シリーズ名前シリーズ:ピッチ0.3mm FFC/FPCは側面のコネクター（H=0.9mm）の後部回転ロックのコネクター接触の二倍になります
2） PINの位置PINの位置:プロダクト デッサンがデッサンを見るのを見て下さい
3）によってはタイプ接触が接触します:両面の接触の倍の側面の接触
4）末端の形TMLのはんだ付けするタイプ:SMTのタイプ
5） FPC厚いPCBの厚さのために適した:T=0.2±0.02mm
6） Spec.をめっきすること:プロダクト デッサンがデッサンを見るのを見て下さい
7）はcoplanarity Coplanarityをはんだ付けします:0.10mm MAX
パフォーマンス パラメータ:
1) 標準的な状態の基準状態:
実用温度:-40 | +85°C凝縮の接続点無し。氷または露のない氷の条件の下
Bは湿気操作の湿気を使用します:20-85%RH
Cの保管温度の保管温度:-10 | +50 ° C凝縮の接続点無し。氷または露のない氷の条件の下
Dの保存の湿気の貯蔵の湿気:20~85%RH
2）評価された電圧評価の電圧:周囲温度20の° C 50V （AC/DC）の周囲温度20°C 50V （AC/DC）
3）評価された現在の評価の流れ:周囲温度20の°C 0.5A/PINの周囲温度20°C 0.5A/PIN
