起源の場所:
中国
証明:
TUV, UL, 3C, CE, ROHS, ISO90001
マルチピンのPin防水ケーブルの溶接のコネクター データおよび力3+9 IP67
マルチピンの3+9 Pinの主な特長はケーブルの溶接のコネクターを防水します:
•高い現在の適用安全および安定したワイヤー。防水男女のコネクターを締める3+9のピンM25シリーズ押しのための0.3mm~2.5mmの²ワイヤー。
•防水男女のコネクターの現在の電圧は30A+5A/300V+60Vです。抵抗電圧は1500V ACです。
•温度を作動させて下さい:-40°C~+105°C
•M25シリーズは2-22のピン利用でき、のために産業要求を変えます。男性、女性およびソケットは利用できます。
•コネクターの銅の針はハイ・ロー温度のために適した腐食に抵抗できる採用された金張りの技術、現在の伝達ですより安定し、安全であり。
3+9のピンのspecifictionはケーブル コネクタを防水します
| 指定 | |||||
| 指定 | 3+9のピン防水ケーブル コネクタ ケーブルの溶接 | ||||
| モデルいいえ。 | 51-109311-01 | ||||
| 項目 | 指定 | ||||
| 1. 電気特徴 | |||||
| 1A | 接触抵抗 | 最高10mΩ。 | |||
| 1B | 絶縁抵抗 | 10MΩ min。 | |||
| 1C | 抵抗電圧 | そこの1500V ACは故障ではないです。 | |||
| 1D | 評価 | 30A+5A 300V+60V | |||
| 2. 機械 | |||||
| 2A | 合う/Unmating力 | 合うこと及びUnmating力:10~30Nテスト データ:22N、23N、25N、26N、23N | |||
| 2B | 生命テスト | 合うこと及びUnmating 500の周期 | |||
| 3. 材料 | |||||
| 3A | 接触の物質的なめっき | 金張りの銅合金 | |||
| 3B | 接触材料 | 黄銅（C3604） | |||
| 3C | ハウジング材料 | PA66 | |||
| 4. 環境 | |||||
| 4B | 操作の温度較差: | -30℃~+80℃ | |||
| 4C | 保存力がある温度較差: | -40℃~+85℃ | |||
より多くの細部:
•振動抵抗、抵抗を伸ばす耐衝撃性。
•耐食性の効果的に金張りの接触、高性能および電気伝導率。
•OEM/ODMは受け入れられます。ケーブル長はカスタマイズされてできます。
適用
► M25シリーズ コネクターは屋内で広く利用されることができます及び屋外の導かれた照明に、electriclの電源接続、景色ライト、水中ライト、装置等に、高い防水程度があります--IP67.
►それは効果的に振動および衝撃に抵抗ケーブルの引きによって引き起こされる壊された関係を防ぐことができます。絶対に信頼でき、非常に限られたスペースのプラグを差し込むことは便利です。
屋外の防水コネクターにIP67防水保護評価、それがある►は屋外ドアで確実にはたらきます。

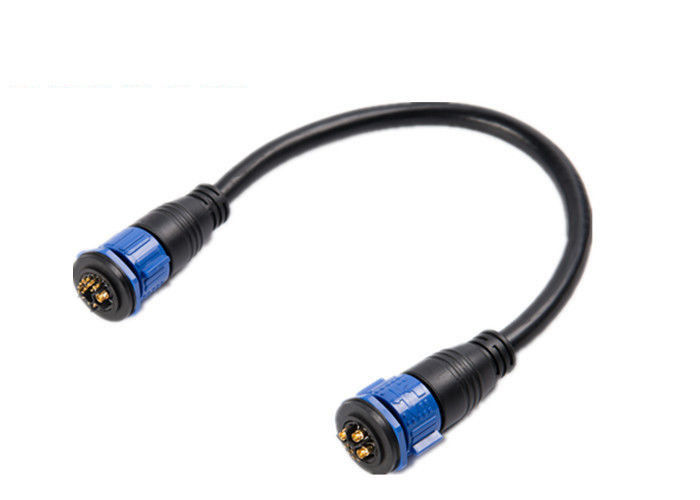

プロダクト細部映像
