RoHS IECQ 4の港連動Sfpの港のコネクターの表面の熱伝達Windows

. SFPの小さい形態–製品の範囲とプラグイン可能な要因はネットワーキング、テレコミュニケーションおよびデータ センタ工業の適用のために設計されています。高速I/Oデバイスの次世代は、支持の10 Gbit/sのイーサネットInfiniBandデータ転送速度の条件を高めました。出版物適合の銅合金のおりはEMIのばねまたはEMIのガスケットの変形を提供し、あるSFP+光学モジュールおよびケーブル会議と十分に下位互換です。

SFPの設計はまたXFP、X2、EXNPAKより密集しています、要しましたより低いです、より高い伝達速度およびより長い伝送距離を必要とするネットワーキングおよびテレコミュニケーション分野でますます普及するようになっています;

 あなたの最もよいパートナーは、私達持っています変化プロダクトをある場合もあります:  SFPのおり、QSFPのおり、おりとSFP、おりとQSFP、SFP28おり、QSFP28おり、等。

1つのx nまたは2つのx nの構造、別の熱放出穴、別の台紙PINの別の出版物適合PINの長さ、インジケータ・パイプの有無にかかわらず、脱熱器の有無にかかわらず、等

1. 特徴

• 単一または複数の港（パネルの台紙）のおりと利用できる

• SFPのコネクターおよびおりが付いている便利なキット

• 板穴を催す改善された出版物適合の保持および接触のための3Dフィートの設計

• ワンピース、ステンレス鋼の構造

• 折目のばね指での低い放出設計–渡るべき放射のための開始無し

• 高められたトランシーバーの蹴りのばね

• 簡単で、速い取付け/取り外し

• おりが取除かれる時損なわれないホスト板穴

• SFP、SFP+、XFP、またはZENPAKのトランシーバーを持つ仲間

• 利用できるコネクターおよびおり

• おりの出版物適合またはによ穴のはんだの鉛

• それぞれまたはキット（SFPKシリーズ）として利用できる

• すべてのSFPのおりの表面の熱伝達の窓

• サポートMSA迎合的なホスト板レイアウトおよびトランシーバーの設計

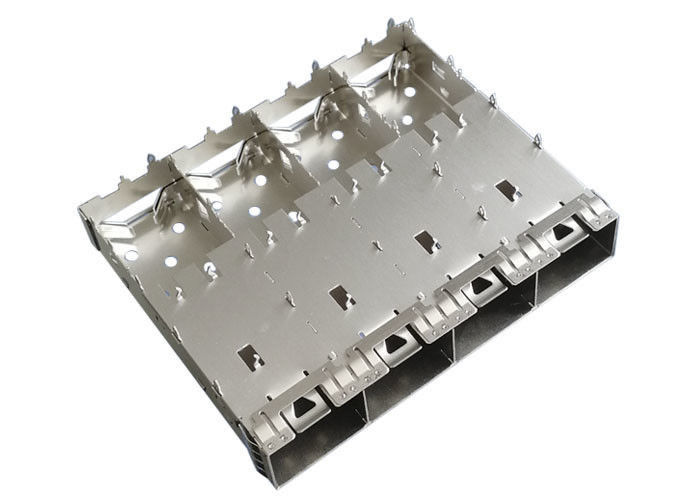

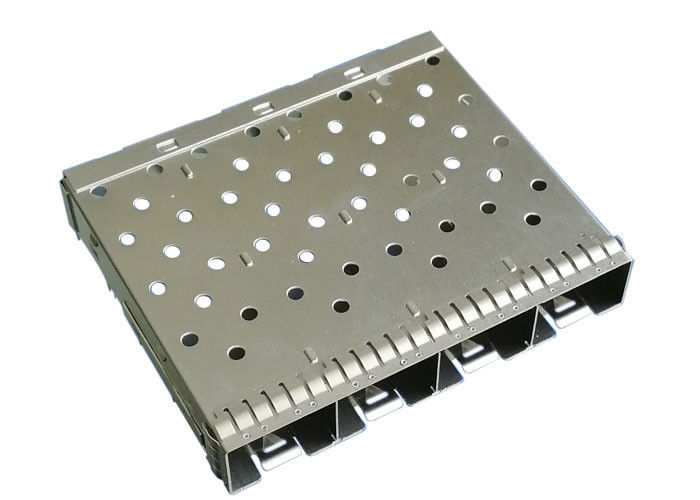

2. SFPのおり（47016-01N011）の構造:

• 統合されたSFPのコネクターのない1 x 4連動SFPのおり、
• おりの長さとSFP:48.7 mm
• おりの幅とSFP:57.45 mm
• おりの高さとSFP:9.75 mm
• 出版物適合PINの長さとSFP:2.05 mm
• 熱放散の穴が付いているStampledそして形作られた金属のおり、;
• インジケータ・パイプなしで、要求に応じてカスタマイズすることができます
• 脱熱器なしで、要求に応じてカスタマイズすることができます
• 出版物適合の台紙のタイプは、要求に応じてカスタマイズすることができます
• おり材料:銅合金
• クリップ:Stailnessの鋼鉄
• EMIタブのばねによって、保護する斜面によりよいEMIを提供して下さい

3. 利点:

4. おりの塗布とSFP:

• データ/コミュニケーション
• 上限サーバー
• ネットワーキング
• 繊維チャネルおよびギガビットのイーサネット
• ネットワーク機器
• ルーター/スイッチ
• サーバー
• 貯蔵
• テレコミュニケーション
• スイッチ
• テレコミュニケーション ハードウェア

これはこのプロダクトのための適用の限定的なリストではないです。それは共通の使用の一部を表します。

5.利点:

• 私達に私達の自身のハードウェア型およびプラスチック型があります
• 3台のLS-WEDM機械を持っています
• 12台のWEDM機械および8台のCNC機械を持っています
• 20の粉砕機および12台の電気排出機械を持っています
• 30の切手自動販売機を持っています
• 55台のプラスチック注入機械を持っています
• 自動アセンブリ研修会を持っています
• 応答、専門R & Dエンジニア、肯定的なサービス チームは絶食しましたり、すべてのプロセス有効および整然とした保障します;
• 変化のコネクターの経験20年の
• 1500人の従業員
• 58人のR & Dエンジニア。
• 工場22000平方メートルの
• 20kk港/月容量
• 私達はCostomサービスを支えます;
• 私達のプロダクトはRoHS、範囲およびULの証明と迎合的です
• 華為技術、ZTE、FOXCONN、XIAOMI、TCLとのLong-term Corporation等
• 20KK Prots/月容量
• ISO9001、ISO14001、QC080000、OHSAS18001およびIECCの国際的な管理システムの証明

6.カスタム化サービス

• EMIのおりが付いている統合されたSFPのコネクター、隔離されたSFPのコネクター、または隔離されたSFPのおりを作るサポート
• SFPのおりは1つのx nの連動の構造とある場合もありますまたは2つx nは構造を積み重ねました
• SFPのおりは別の熱放散の穴とある場合もあります
• SFPのおりはインジケータ・パイプとまたは外に、おりの上かbuttomでまたはで造られてある場合もあります
• SFPのおりは別の様式の脱熱器または外に、および脱熱器とある場合もあります
• SFPのおりはEMI指のばねかエラストマー ガスケットとある場合もあります
• 別の台紙Typ、出版物適合またははんだのポストおよびPinの長さはカスタマイズすることができます

7. なぜ米国を選んで下さいか。

私達の市場で利用できる最も堅い機械設計の形式要素のプラグイン可能な(SFP)の小さいトランシーバーのためのおりを提供しています。おりは出版物適合の適用のために大量の製造業の努力を減らすために設計されています。外的に曲がった斜面の接触のばねおよびワンピースの構造はEMIの性能を高めます。

• 安価
• XFP、X2、EXNPAKより小さい密集した形態;
• 変化プロダクト、SFPのおり、QSFPのおり、おりとSFP、おりとQSFP、SFP28おり、QSFP28おり、等。
•  サポート カスタム化:脱熱器、インジケータ・パイプ、PINの長さ、台紙のタイプ、1つのx nまたは統合されたコネクターの有無にかかわらず2 x n、;

注文の解決

熱放散

私達の熱的に高められた解決は企業の一流の熱性能によりよい熱放散を提供するおりを通って前部に後ろ前の気流よりよく提供し。

信号品質

掛け金版区域の信号品質、SFPの有価証券の焦点をEMIを減らし、回路の性能の低下を避け、標準に承諾を保障するために高めるため。プロダクトはEMIのばねおよびEMIのエラストマー ガスケット両方版で顧客のシステム要件を満たすために提供されます。

主要特点および利点、性能および柔軟性

1. 単一港の、連動の（1xN）および積み重ねられた（2xN）構成の提供のおり;また提供される腹に腹土台のおり
2. EMIの原子格納容器のための特徴のエラストマー ガスケットかばね
3. 提供脱熱器およびインジケータ・パイプの選択
4. 積み重ねられたおりは統合された高速コネクターを含んでいます
5. 直接付加の銅ケーブル ケーブル会議およびLCの光コネクタおよびケーブル会議のSFPの有価証券に補足
6. おりはPCIカード塗布（1程度の土台の角度）のために利用できます

8. Mechnicalのデッサン

次のデッサンからのDemensionsの細部を知ることができます
