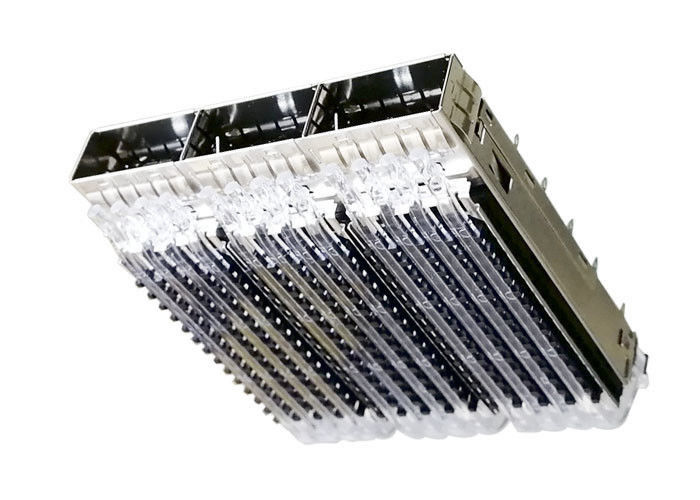

QSFP28コネクター/トランシーバーのためのQSFP28おりの一つの応用

1x3連動SFPのおりのコネクターQSFP28のおりの一つの銅合金材料

1. QSFP28おり（49009-00N011）の構造:

• 1 x 3統合されたSFPのコネクターのない港の連動QSFP28おり、
• QSFP28おりの長さ:67.89 mm
• QSFP28おりの幅:57.45 mm
• QSFP28おりの高さ:15.15 mm （脱熱器と）
• QSFP28おりの出版物適合PINの長さ:2.05 mm
• 単一の港の幅:18.75 mm
• 単一の港の高さ:8.95 mm
• 熱放散の穴が付いているStampledそして形作られた金属のおり、;
• インジケータ・パイプによって、リンク状態を知るために割り当てて下さい
• 脱熱器によって、脱熱器材料は表面の黒い酸化物の処置によってアルミニウム、です
• 出版物適合の台紙のタイプは、要求に応じてカスタマイズすることができます
• おり材料:銅合金
• クリップ:Stailnessの鋼鉄
• インジケータ・パイプ:明確なポリカーボネート色
• EMIタブのばねによって、保護する斜面によりよいEMIを提供して下さい

2. QSFP28おりの特徴

• ワンピース、銅合金の構造

• QSFP28トランシーバーを持つ仲間

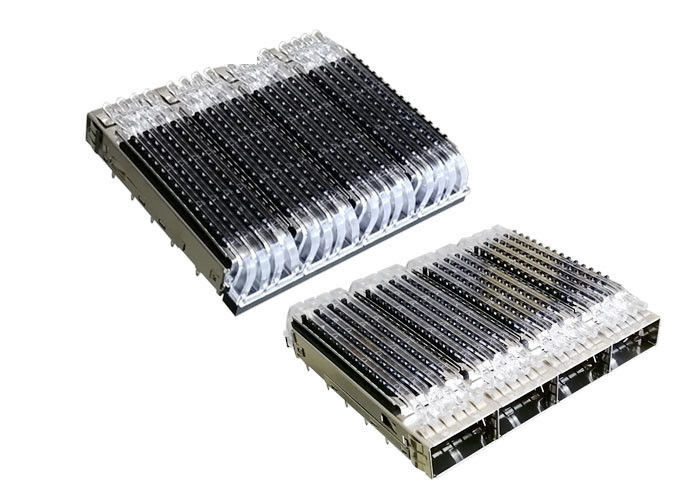

• 単一または複数の港（パネルの台紙）のおりと利用できる

• QSFPのコネクター/インターフェイスおよびおりが付いている便利なキット

• 折目のばね指での低い放出設計–渡るべき放射のための開始無し

• 高められたトランシーバーの蹴りのばね

• 板穴を催す改善された出版物適合の保持および接触のための3Dフィートの設計

• 簡単で、速い取付け/取り外し

• おりが取除かれるとき損なわれない板穴を催して下さい

• 利用できるコネクターおよびおり

• おりの出版物適合またはによ穴のはんだの鉛

• それぞれまたはキット（SFPKシリーズ）として利用できる

• すべてのQSFPの熱伝達の窓は表面をおりに入れます

• サポートMSA迎合的なホスト板レイアウトおよびトランシーバーの設計

3. Mechnicalのデッサン

次のデッサンからのDemensionsの細部を知ることができます

4. 利点:

• 私達に私達の自身のハードウェア型およびプラスチック型があります
• 3台のLS-WEDM機械を持っています
• 12台のWEDM機械および8台のCNC機械を持っています
• 20の粉砕機および12台の電気排出機械を持っています
• 30の切手自動販売機を持っています
• 55台のプラスチック注入機械を持っています
• 自動アセンブリ研修会を持っています
• 応答、専門R & Dエンジニア、肯定的なサービス チームは絶食しましたり、すべてのプロセス有効および整然とした保障します;
• 変化のコネクターの経験20年の
• 1500人の従業員
• 58人のR & Dエンジニア。
• 工場22000平方メートルの
• 20kk港/月容量
• 私達はCostomサービスを支えます;
• 私達のプロダクトはRoHS、範囲およびULの証明と迎合的です
• 華為技術、ZTE、FOXCONN、XIAOMI、TCLとのLong-term Corporation等
• 20KK Prots/月容量
• ISO9001、ISO14001、QC080000、OHSAS18001およびIECCの国際的な管理システムの証明

5. QSFP28おりの塗布:

• データ/コミュニケーション
• 上限サーバー
• ネットワーキング
• 繊維チャネルおよびギガビットのイーサネット
• ネットワーク機器
• ルーター/スイッチ
• サーバー
• 貯蔵
• テレコミュニケーション
• スイッチ
• テレコミュニケーション ハードウェア

これはこのプロダクトのための適用の限定的なリストではないです。それは共通の使用の一部を表します。

6. カスタム化サービス

• EMIのおりが付いている統合されたQSFP28コネクター、隔離されたQSFP28コネクター、または隔離されたQSFP28おりを作るサポート
• QSFP28おりは1つのx nの連動の構造とある場合もありますまたは2つx nは構造を積み重ねました
• QSFP28おりは別の熱放散の穴とある場合もあります
• QSFP28おりはインジケータ・パイプとまたは外に、おりの上かbuttomでまたはで造られてある場合もあります
• QSFP28おりは別の様式の脱熱器または外に、および脱熱器とある場合もあります
• QSFP28おりはEMI指のばねかエラストマー ガスケットとある場合もあります
• 別の台紙Typ、出版物適合またははんだのポストおよびPinの長さはカスタマイズすることができます

7. QSFP28おりの利点:

8. QSFPは何ですか。

統合されたコネクター、それなしで一連のQSFP28おりアセンブリをおりに入れますネットワーキング、テレコミュニケーションおよびデータ センタ工業で広く利用されています供給して下さい。高速I/Oデバイス、100Gイーサネット適用への支持40Gの次世代。出版物適合の銅合金のおりはEMIのばねまたはEMIのガスケットの変形を提供し、あるQSFP光学モジュール（トランシーバー）およびケーブル会議と十分に下位互換です。

QSFP28トランシーバーは100Gイーサネット適用、コンパクト デザイン、低い電力の消費への40Gのために主に使用され、安価はそれに100Gイーサネット適用の優先買受権をします;

 QSFP28おりは次のタイプのQSFP28トランシーバーと互換性があります（光学モジュール）

• 100GBASE-SR4 QSFP28のトランシーバー
• 100GBASE-PSM4QSFP28トランシーバー
• 100GBASE-LR4 QSFP28のトランシーバー
• 100GBASE-CWDM4 QSFP28のトランシーバー
