起源の場所:
中国
証明:
CE ROHS

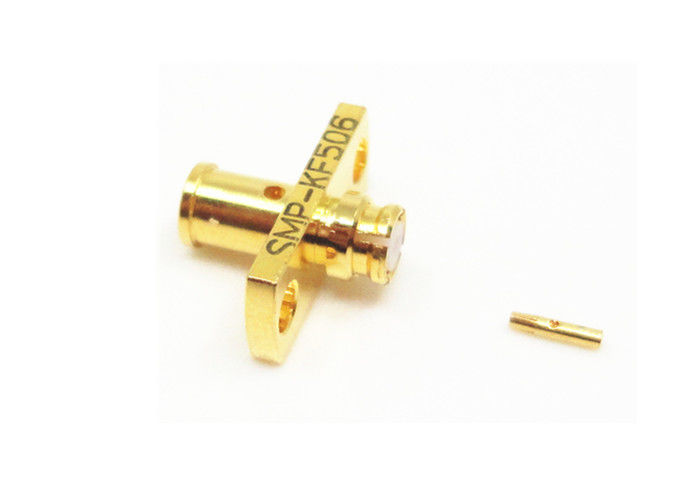

40のGHz金によってめっきされる女性SMP RFのコネクター2の穴のフランジは完全な止め金を取付けます
SMPはsminiature押しのまたはの特性を小型、軽量、優秀な地震性能および広く働く広帯域備えている急なカップリングRFの同軸コネクタ、等です。30GHzまでのその動作周波数、およびプラグは3つのインターフェイス形態完全な止め金、限られた止め金を備え、穴を滑らかにします。パッケージ密度を維持している間PCBの台紙、ケーブルの台紙および内部シリーズ アダプターは板に板、盲目の仲間および棚およびパネルの塗布に結合の解決を提供します。高い信頼性のモジュラー集中的の条件の取付けの状態に適用して下さい。
指定
| 電気特徴 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 評価される電圧 | 170VRMS* | |
| 絶縁抵抗 | ≥2000MΩ | |
| 誘電体の電圧抵抗 | 500VRMS* | |
| 中心の抵抗 | 外のコンダクター | Normal≤2.5mΩ、Sealing≤4mΩ |
| 中心のコンダクター | Normal≤6mΩ、Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| 物質的な及び機械特徴 | ||
| 中心のコンダクター | 男性 | SnPの青銅、めっきされる金 |
| 女性 | ベリリウム青銅、めっきされる金 | |
| 伸縮性がある接触 | ベリリウム青銅 | めっきされる金 |
| 貝および他の金属部分 | 真鍮のステンレス鋼 | 金によってめっきされる不動態化 |
| 絶縁体 | ガラスsintering/PTFE/PEI | |
| 密閉プロダクト漏出率 | 1.01325×10-3Pa·cm3/s | |
特徴および利点
| めっきされる金 |
| 副ミニチュア |
| 40のGHzへのDC |
| 小型 |
| 押しまたは急なカップリング |
| 完全な止め金、限られた止め金はおよび穴を滑らかにします |
| PCB及びケーブルの台紙のコネクター |
| 男性および女性、まっすぐにおよび直角の選択 |
| 適用範囲が広く、半硬式ケーブル材料のための台紙版をケーブルで通信して下さい |
| 台紙の選択糸の正常なタイプそして密閉の、フランジの台紙及び |
適用
- 軍
- アンテナ
- 広帯域
- 宇宙航空
- 器械使用
- テレコミュニケーション
- 段階的に行なわれる-配列アンテナ
- 板に板結合
詳細図
