起源の場所:
中国
証明:
CE ROHS
SMAの女性のソケットRFの同軸コネクタへのまっすぐな直角TNCの男性の女性のプラグのコネクター
TNCシリーズ プロダクトはBNCのコネクターの通された版、ねじによってがmating.TNCのコネクターのためDC11ghZから作動する一定した50ohmインピーダンスのミニチュアのであるTNC RFのコネクターの特徴として、通された防水単位そこにです2つのタイプのTNCのコネクター設計されています:安価のコネクターが普通利用する鋳造物および形成された部品標準的な、逆polarity.theseは死にます。性能が産業か軍の等級プロダクトと等しくない間、これらのコネクターはいろいろ商用アプリケーションの使用にとって理想的です
指定
|
電気特徴
|
||||
|
インピーダンス
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
評価される電圧
|
2500VRMS （最高の海水位）
|
|||
|
誘電体の電圧抵抗
|
750VRMS （最高の海水位）
|
|||
|
絶縁抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外のコンダクター
|
≤6mΩ
|
||
|
中心のコンダクター
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
機械指定
| 設計基準 | IEC 60169-17 |
| 迎合的なRoHS | はい |
| 中心の接触の終了 | ひだ |
| 外の接触の終了 | ひだ |
| 合う周期 | 500Cycles |
| 接触の保持 | 10N分 |
| ケーブルの保持 | 100N分 |
| 合う力 | 最高13.6N |
| 力の連結を解くこと | 最高13.6N |

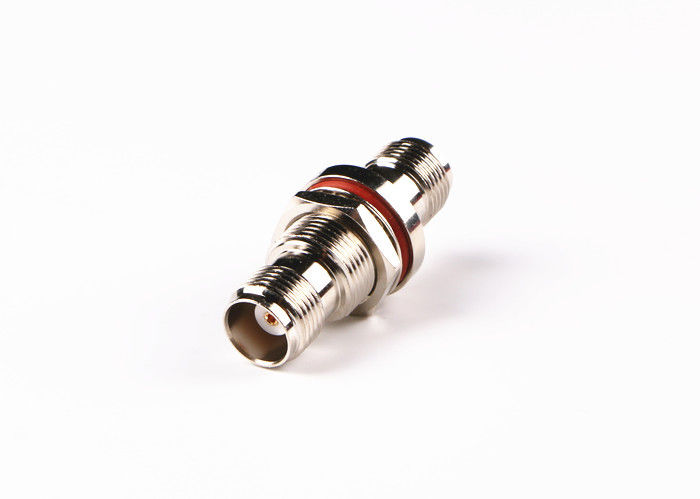

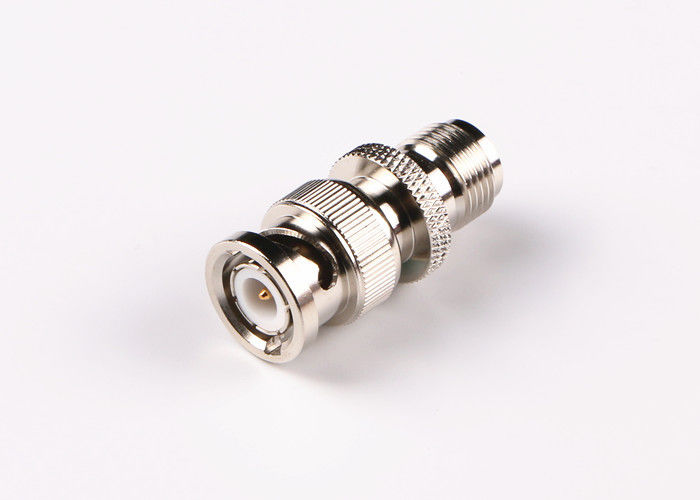

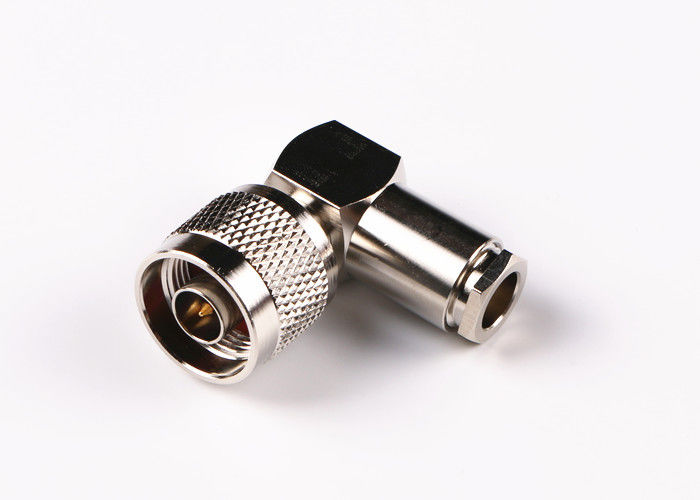

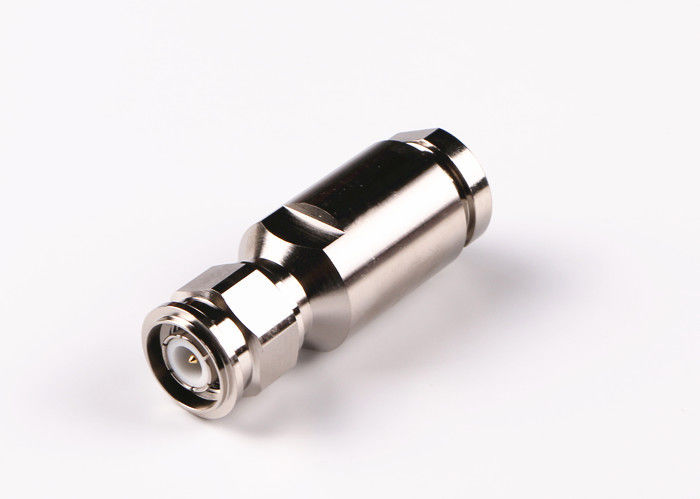

詳細図
適用:
*基地局
*ネットワーク
*レーダー
*アンテナ
*電気通信
*コンピュータ
*高速ケーブル モデム
*テレコミュニケーション
*細胞移動電話
*器械使用
プロダクトCataloge:
| RFのアダプター |
| SMA/SSMA RFのコネクター |
| SMP/SSMP RFのコネクター |
| TNC RFのコネクター |
| NはRFのコネクターをタイプします |
| MCX/MMCX RFのコネクター |
| BNC RF ConnectorMillimeterの波のコネクター（2.4mm、2.92mm） |
| RFのケーブル会議 |
| 同軸アダプターへの導波管 |
| ガラスに金属の密閉シール |
| J30Jシリーズ コネクター |
| マイクロウェーブ ロータリージョイント |
注:
私達は10,000のタイプのTNCのコネクターにあなたが使用しているコネクターがなかったり、あなたの細部との私達に連絡すれば、持っています。
私達にあなたの照会を直接送りなさい
