起源の場所:
中国
証明:
CE ROHS

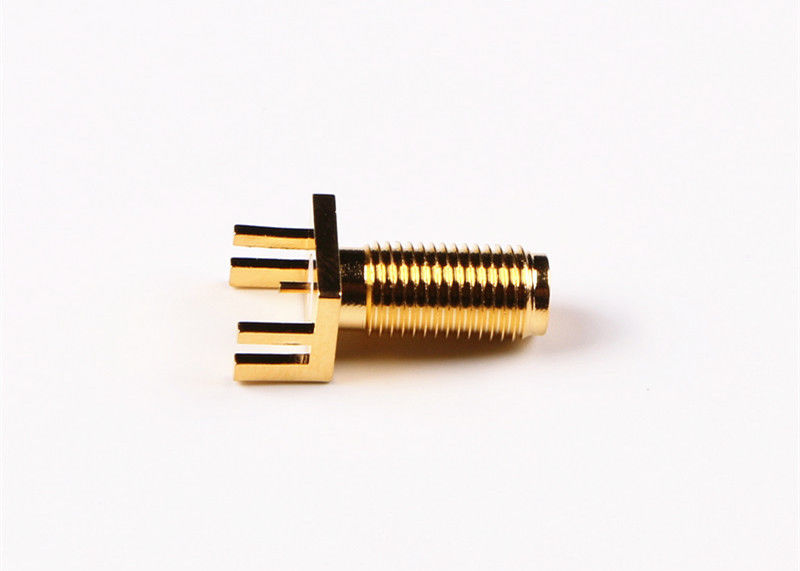

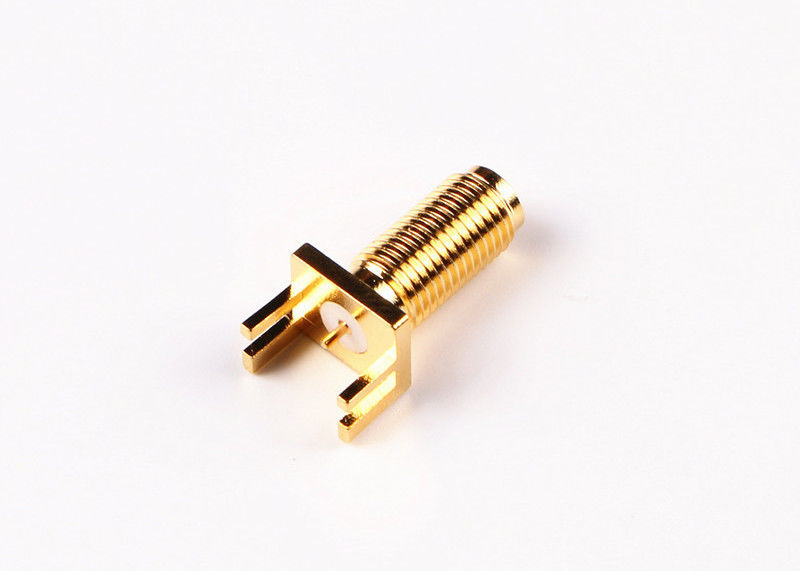

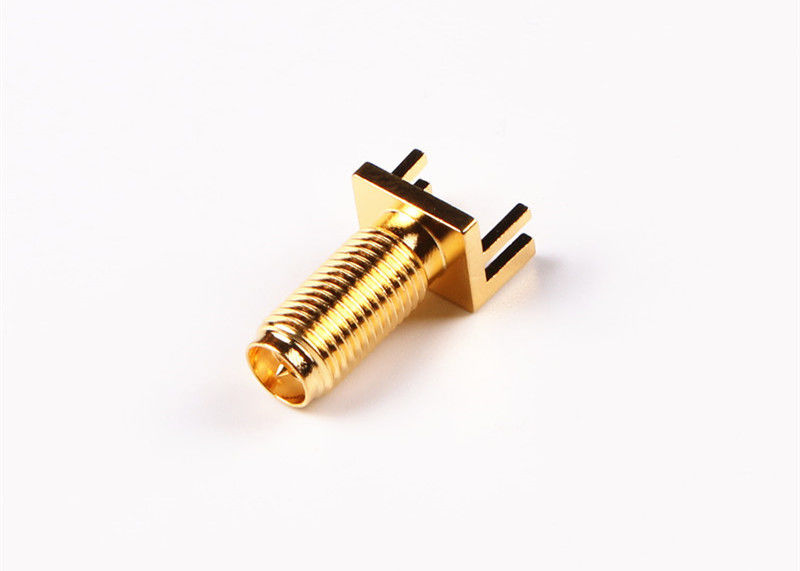

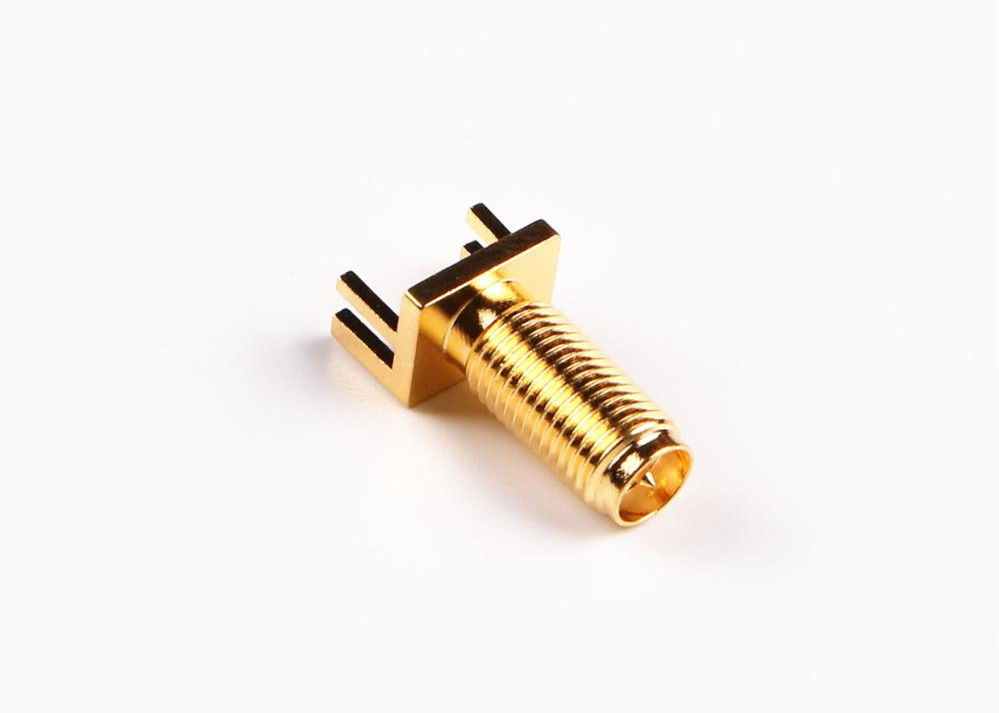

金によってめっきされるSMAの男性プラグPCBの台紙まっすぐなひだが付くRFの同軸コネクタ
SMAシリーズは種類の小型の、高周波RFの同軸コネクタです、MIL-C-39012に従って成長し、作り出しました。小さい容積の特徴を使って、よい帯域幅、優秀な電気特徴。SMAはマイクロウェーブ コミュニケーションおよびマイクロウェーブ測定器の異なった分野の最も広く利用されたrfの同軸コネクタです。私達の会社によって発達する高性能のコネクターは20GHzに達することができます。
指定:
| 電気特徴 | |||
| インピーダンス | 50Ω | ||
| 周波数範囲 | solfケーブルDC~12.4GHzと接続して下さい | ||
| 半硬式ケーブルDC~18GHzと接続して下さい | |||
| 評価される電圧 | 335VRMS | ||
| 誘電体の電圧抵抗 | 1000VRMS | ||
| 絶縁抵抗 | ≥5000MΩ | ||
| 中心の抵抗 | 中心のコンダクター | ≤3.0mΩ | |
| 外のコンダクター | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| 物質的な及び機械特徴 | |||
| 中心のコンダクター | 男性 | めっきされる真鍮の金 | |
| 女性 | めっきされるSnPの青銅色の金 | ||
| 伸縮性がある接触 | めっきされるベリリウム青銅のニッケル | ||
| 貝および他の金属部分 | めっきされる真鍮のニッケル | ||
| ステンレス製の不動態化 | |||
| ひだが付く袖 | めっきされる真鍮のニッケル | ||
| 絶縁体 | PTFE | ||
| シーリング リング | シリコーン ゴム | ||
| 耐久性 | 500の周期 | ||
| 関係のトルクをきつく締めること | 0.79-1.13N .m | ||
| 実用温度 | -45 +125Deg Cに | ||
Prooductの細部:
特徴:
1つのSMA RFのコネクターは利用できる速いです接続します、押しでまたは標準インターフェース、まっすぐな、90度版、また隔壁、または4つの穴のパネル構成。
2つのSMA RFのコネクターははんだ付けするか、または必要なひだが付くこと無しで2つのコネクターを、単に一緒にねじで締めることによって良質および速い組合せ行います。
3つのSMAの電気コネクタはマイクロウェーブ、アンテナおよびテストの器械使用等のために広く利用されています。
4つのSMA RFのコネクターは18のGHz （私達のSMAのRFはコネクター20GHzである場合もあります）までミニチュア サイズの、振動防止および広い周波数範囲が付いている通カップリングRFの同軸コネクタです。
適用:
*広帯域
*器械使用
*アンテナ
*電気通信
*大気および宇宙空間
*広帯域
*器械使用
*段階的に行なわれる-配列アンテナ
*テレコミュニケーション
*板に板結合
プロダクトCataloge:
| RFのアダプター |
| SMA/SSMA RFのコネクター |
| SMP/SSMP RFのコネクター |
| TNC RFのコネクター |
| NはRFのコネクターをタイプします |
| MCX/MMCX RFのコネクター |
| BNC RF ConnectorMillimeterの波のコネクター（2.4mm、2.92mm） |
| RFのケーブル会議 |
| 同軸アダプターへの導波管 |
| ガラスに金属の密閉シール |
| J30Jシリーズ コネクター |
| マイクロウェーブ ロータリージョイント |
注:
私達は4000のタイプの結合プロダクトにあなたが使用しているコネクターがなかったり、あなたの細部との私達に連絡すれば、持っています。
