起源の場所:
中国
証明:
CE ROHS
適用:
*Baseの場所
*Instrumentation
*Microwaveの部品
*Mil/Aero
*Computer/LANs
*Telecommunications

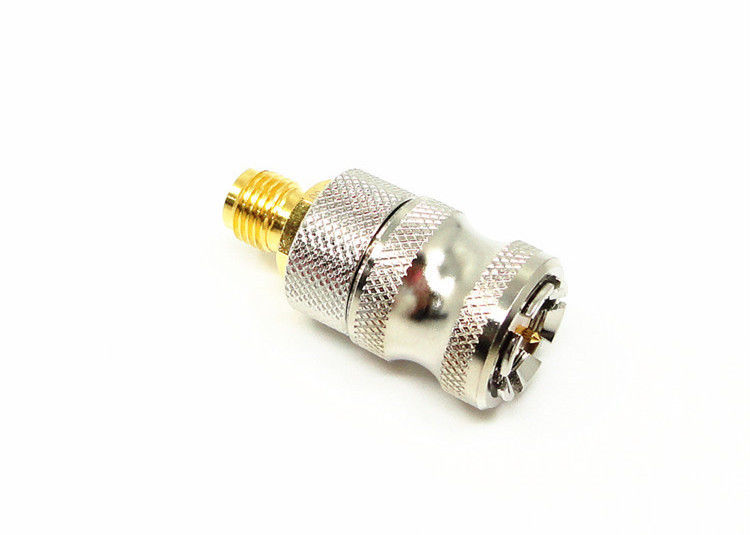

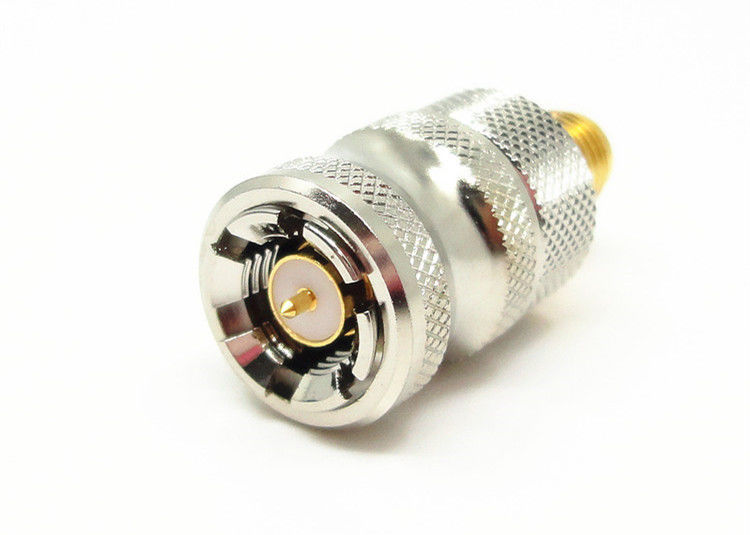

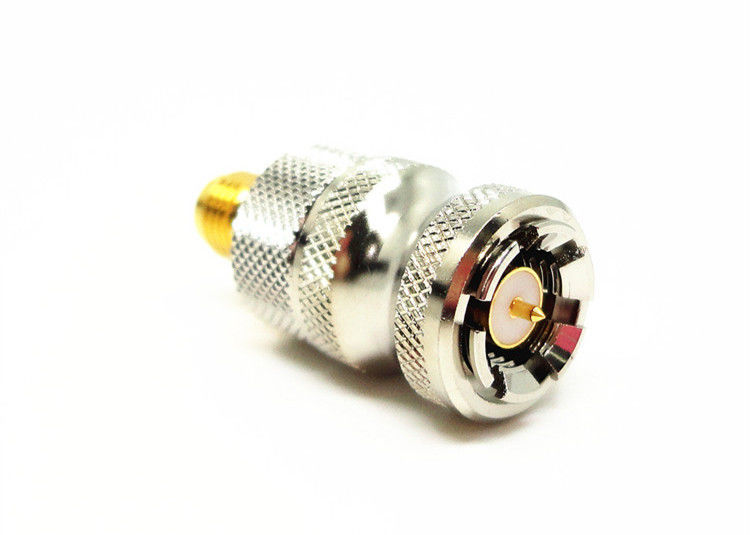

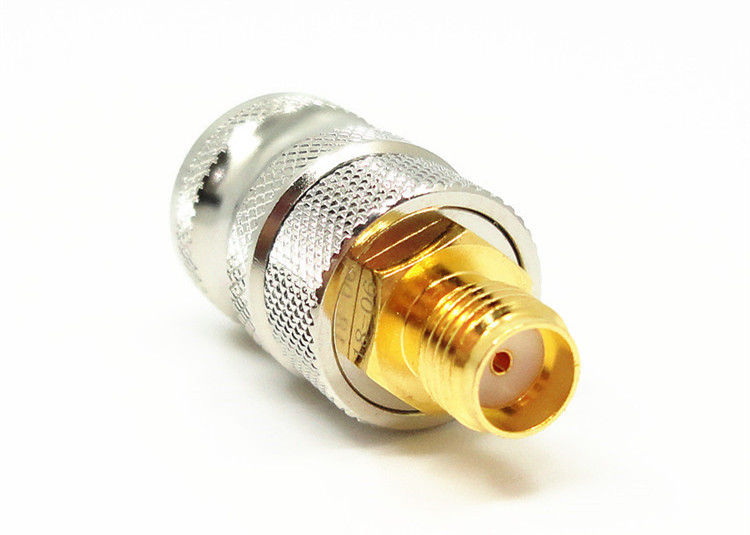

SMAシリーズは種類の小型の、高周波RFの同軸コネクタである、MIL-C-39012に従って成長し、作り出した。小さい容積の特徴を使って、よい帯域幅、優秀な電気特徴。SMAはマイクロウェーブ コミュニケーションおよびマイクロウェーブ測定器の異なった分野の最も広く利用されたrfの同軸コネクタである。私達の会社によって発達する高性能のコネクターは20GHzに達することができる。
指定:
| 電気特徴 | |||
| インピーダンス | 50Ω | ||
| 周波数範囲 | solfケーブルDC~12.4GHzと接続しなさい | ||
| 半硬式ケーブルDC~18GHzと接続しなさい | |||
| 評価される電圧 | 335VRMS | ||
| 誘電体の電圧抵抗 | 1000VRMS | ||
| 絶縁抵抗 | ≥5000MΩ | ||
| 中心の抵抗 | 中心のコンダクター | ≤3.0mΩ | |
| 外のコンダクター | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| 物質的な及び機械特徴 | |||
| 中心のコンダクター | 男性 | めっきされる真鍮の金 | |
| 女性 | SnPの青銅色の金はめっきした | ||
| 伸縮性がある接触 | ベリリウム青銅のニッケルはめっきした | ||
| 貝および他の金属部分 | めっきされる真鍮のニッケル | ||
| ステンレス製の不動態化 | |||
| ひだが付く袖 | めっきされる真鍮のニッケル | ||
| 絶縁体 | PTFE | ||
| シーリング リング | シリコーン ゴム | ||
| 耐久性 | 500の周期 | ||
| 関係のトルクをきつく締めること | 0.79-1.13N .m | ||
特徴:
1つのSMA RFのコネクターは、押しで接続して速くで利用できるまたは標準インターフェース、まっすぐな、90度版、また隔壁、または4つの穴のパネル構成
2つのSMA RFのコネクターははんだ付けするか、または必要なひだが付くこと無しで2つのコネクターを、単に一緒にねじで締めることによって良質および速い組合せ行う
3つのSMAの電気コネクタはマイクロウェーブ、アンテナおよびテストの器械使用等のために広く利用されている
4つのSMA RFのコネクターはであるミニチュア サイズ、vibration-proofおよび広い周波数範囲が付いている通カップリングRFの同軸コネクタ18までのGHz （私達のSMAのRFはコネクター20のGHzである場合もある）
より多くの細部:
プロダクトCataloge:
| RFのアダプター |
| SMA/SSMA RFのコネクター |
| SMP/SSMP RFのコネクター |
| TNC RFのコネクター |
| NのタイプRFのコネクター |
| MCX/MMCX RFのコネクター |
| BNC RF ConnectorMillimeterの波のコネクター（2.4mm、2.92mm） |
| RFのケーブル会議 |
| 同軸アダプターへの導波管 |
| ガラスに金属の密閉シール |
| J30Jシリーズ コネクター |
| マイクロウェーブ ロータリージョイント |
注:
私達は10,000のタイプのSMAのコネクターにあなたが使用しているコネクターがなかったり、あなたの細部との私達に連絡すれば、持っている。
