起源の場所:
中国
証明:
CE ROHS

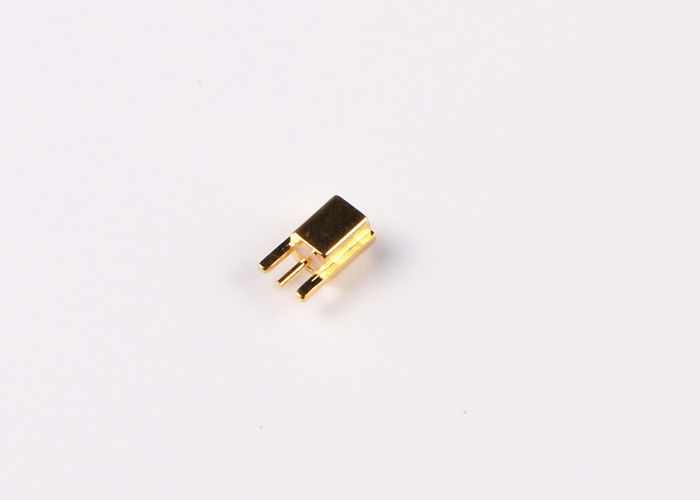

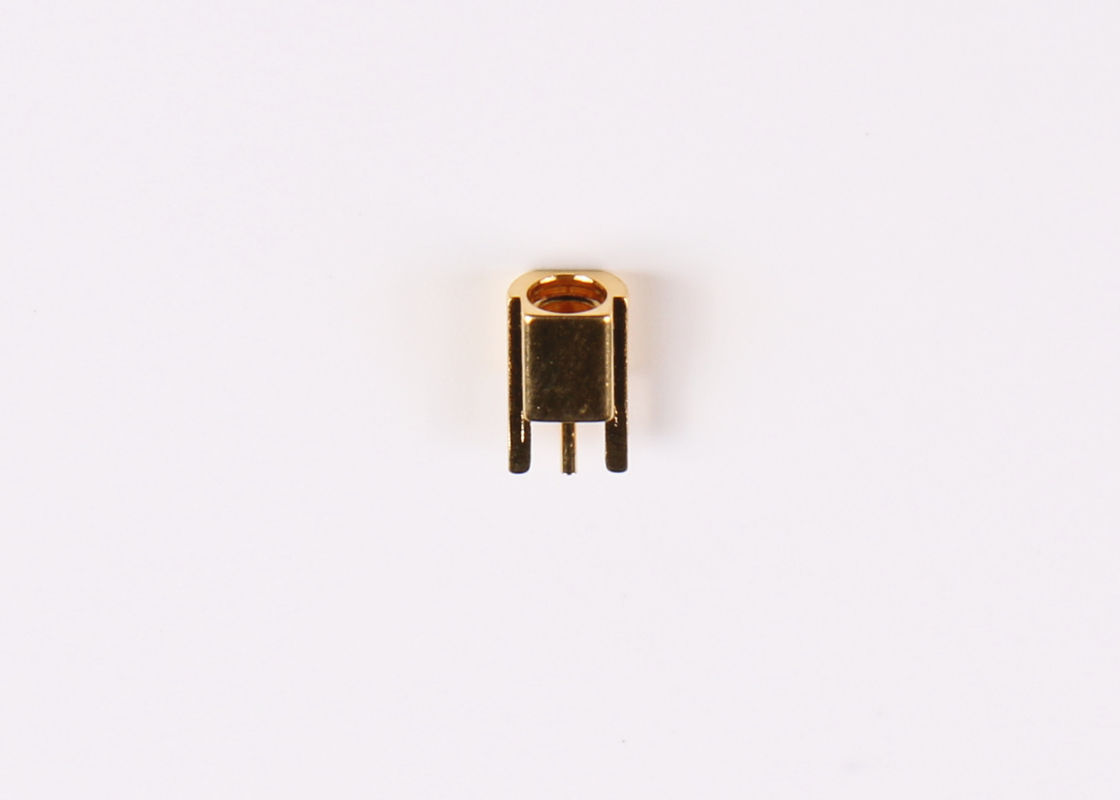

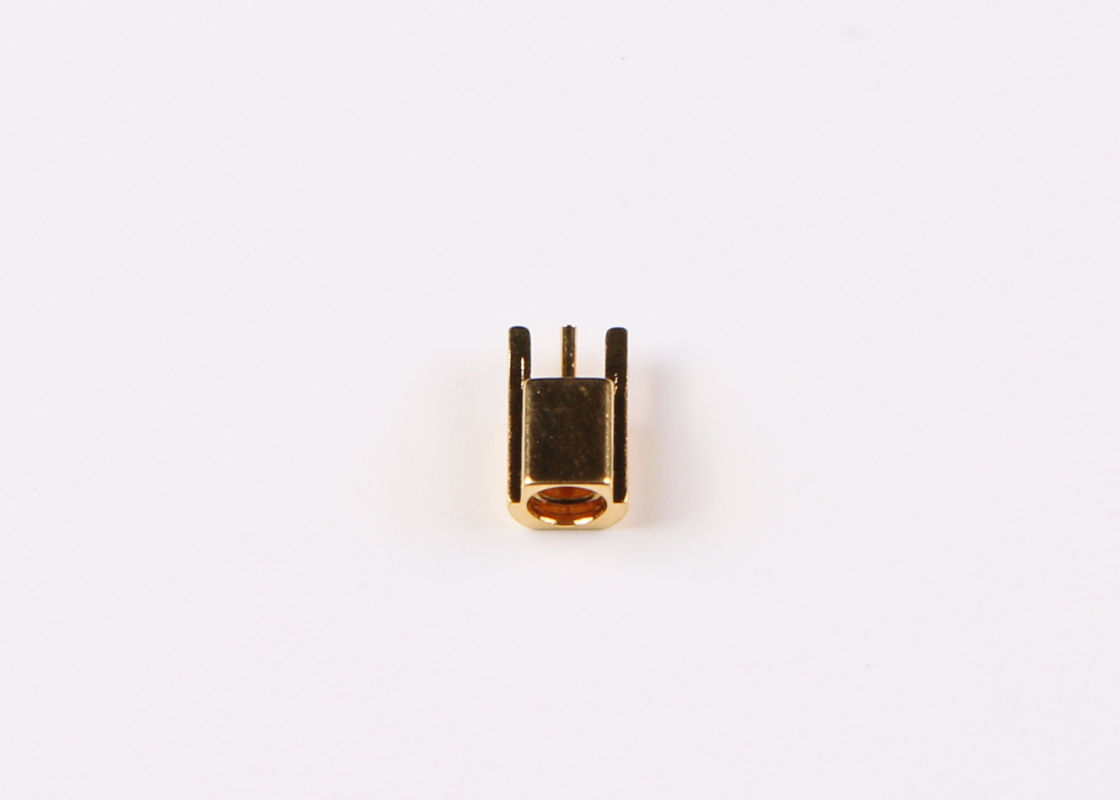

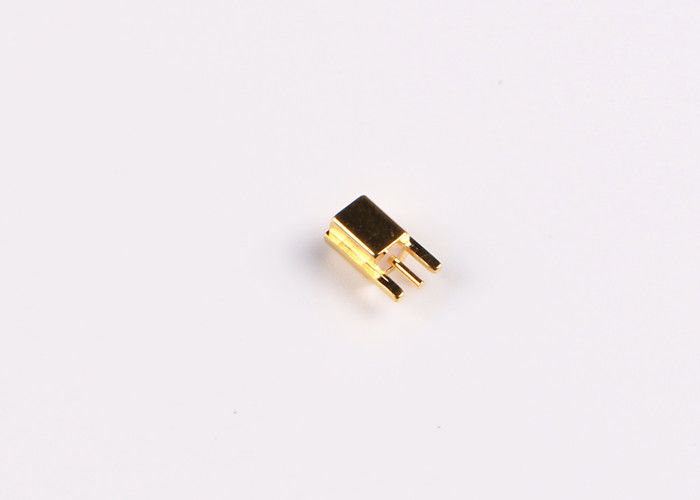

PCBの台紙のための金によってめっきされる男性プラグMCXまっすぐなRFのケーブルの同軸コネクタ
特徴:
- 速くスナップ式に合うことが据え付け時間を減らす接続解除/接続して
- ミニチュアRGの適用範囲が広い半硬式の同軸ケーブルの広い範囲を収容します
- MCXコネクターは利用できるまっすぐですまたは直角版、また、隔壁、2はパネル、4つの穴のパネルまたはmountless選択に穴をあけます。
- 良質と結合される安価。
- DCからの6つのGHzへの低い反射の広帯域性能。
- 50オームのインピーダンス
- 業界標準ケーブルにそしてプリント基板装置としてaffixementのために利用できる
- 反復可能な性能を提供して下さい
適用:
タイプMCX RFのコネクターは一種のスナップ式のカップリングが付いているミニチュア コネクターです。特性インピーダンスに2つのタイプがあります:50および70。コネクターの特徴は小さい容積、ライト級選手、使いやすい簡潔な構造にあります。それらはデジタル グローバルな配置方法、パーソナル コンピュータ純仕事、いろいろな種類の無線の器械、小型の電子機器およびWLANシステムで広く利用されています。
MCXシリーズRFコネクターは装置に適用します重量および容積の条件がある、操作の頻度6GHzの使用差込式設計に達することができますありますインターフェイス サイズはSMBと類似していますが、容積はより小さいおよそ30%ですデジタル通信の条件を集中的に満たすことができ、小型化した接触はより信頼できます、接続しますより速いです。
MCXコネクターの適用はアセンブリのサイズ、重量、性能および容易さが最終的な設計の決定へ運転の考察であるところにそれらです。通常、これらはGPSを、無線コミュニケーション（WLANおよび可動装置）および自動車含んでいます。
指定:
| 電気特徴 | ||
| インピーダンス | 50オーム | |
| 周波数範囲 | DC~6GHz | |
| 評価される電圧 | 250 VRMS （最高の海水位） | |
| 誘電体の電圧抵抗 | 750 VRMS （最高の海水位） | |
| 絶縁抵抗 | >=2000MOhm | |
| 接触抵抗 | 外のコンダクター | <> |
| 中心のコンダクター | <> | |
| VSMR | <> | |
| 物質的な及び機械特徴 | |||
| 中心のコンダクター | 男性/プラグ | 黄銅 | めっきされる金 |
| 女性/ソケット | SnPの青銅 | めっきされる金 | |
| 弾性の接触 | ベリリウム青銅 | めっきされるニッケル | |
| 貝/ハウジング | 黄銅、ステンレス鋼 | めっきされるニッケル | |
| 絶縁体 | PTFE | ||
| シーリング リング | シリコーン ゴム | ||
| 耐久性 | 500の周期 | ||
| 迎合的なRoHS | はい |
| 中心の接触の終了 | ひだ |
| 外の接触の終了 | ひだ |
| 合う周期 | 500Cycles |
| 接触の保持 | 10N分 |
| ケーブルの保持 | 100N分 |
| 合う力 | 最高13.6N |
| 力の連結を解くこと | 最高13.6N |
環境の指定:
| 実用温度 | -30から+70のDeg C |
| IPの評価（合う） | IP64 |
注:
私達は10,000のタイプの結合プロダクトにあなたが使用しているコネクターがなかったり、あなたの細部との私達に連絡すれば、（（BNC、TNC、MCX、MMCX、SMA、SSMA、SMB、SSMB、BMA、SBMA、SMC、SC、SMP、SSMPのect。）、）持っています。
